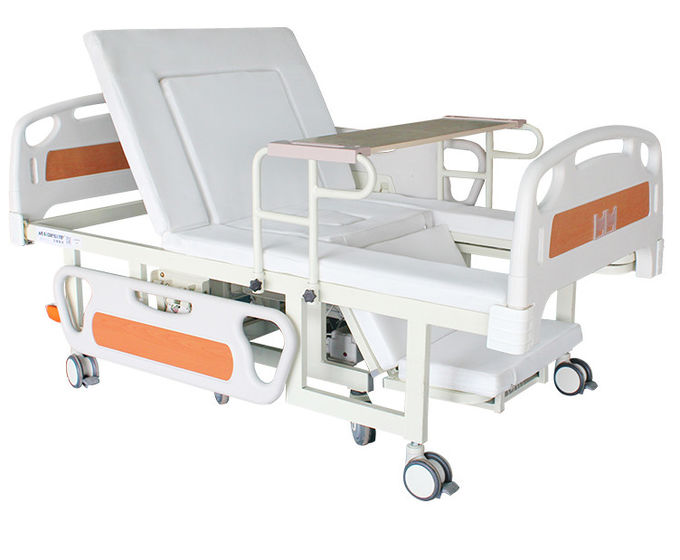

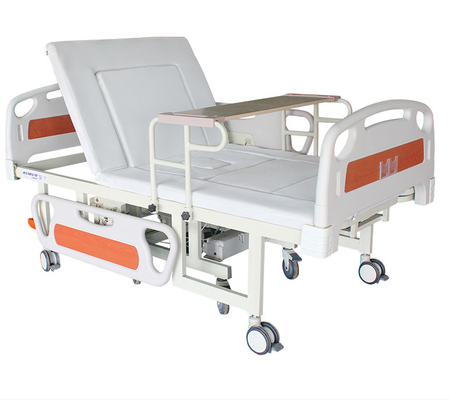

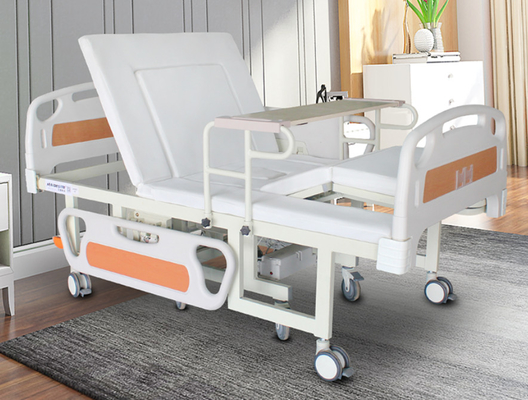

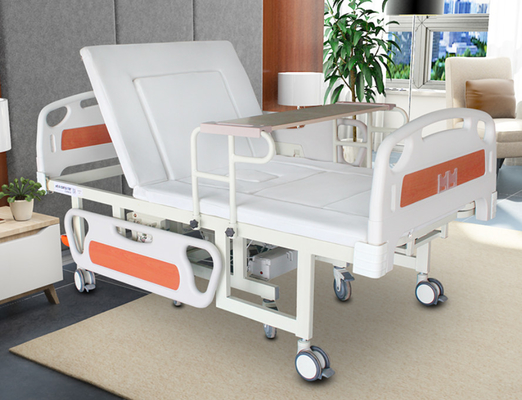

Huis Elektrisch Verzorgingsbed met Wit van de Ondersteek het Afneembare Rolstoel

Huis Elektrisch Verzorgingsbed met Wit van de Ondersteek het Afneembare Rolstoel

Ⅰ. Inleiding

om de de psychologische die spanning te verminderen van de patiënt fysieke pijn op lange termijn en door mislukking van onafhankelijkheid wordt veroorzaakt, en geduldig zelfvertrouwen te verbeteren, hebben wij op basis van multifunctioneel verzorgingsbed verbeterd om wat meer te ontwerpen vermenselijkten het „multifunctionele bed van de rolstoelzorg“. Wij combineerden de functie van rolstoel met verzorgingsbed. De rolstoel kan van het verzorgingsbed op basis van functies worden gescheiden zoals het opheffen en het verminderen van rugleuning en beenrust, enz. Deze verhoging de activiteitenruimte van patiënten, wat de druk van zorg verlichten.

Ⅱ. Het toepassen van Groep

Hoofdzakelijk gebruikt voor patiënten met hemiplegia, spierzwakheid, de lage en middelgrote verwonding van het graad ruggemerg, breuken, brandwonden, hyposthenia en andere redenen die onafhankelijk geen onafhankelijkheid kunnen zijn.

Ⅲ. Specificaties

1. Productnaam: Het multifunctionele bed van de rolstoelzorg

2. Productgrootte:

3. Productmodel: Elektrisch type I Elektrisch type II

4. Productmaterialen: koudgewalst staal

5. Controlemechanisme technische indicatoren

6.Specifications van Functies:

7.Packing lijst

Diagram van controlemechanisme van het rolstoel het pleegbed

1. Installeer bedgietmachines

Pas de hoogte gietmachines aan om het bed en de rolstoel in hetzelfde niveau te maken.

2. Het terugstellenmotor

Zet de motor en de elektromagnetische slotmacht aan, en dring S1, S2 en draadloze ontvangersknoop 3 seconden aan om het terugstellen te voltooien.

Het terugstellen functioneert:

Nadat het systeem voor het eerst ingeschakeld is, moet het systeem worden teruggesteld.

In de staat van het systeemterugstellen, druk S1 of S2, M1, M2-daling aan het eind, wordt het terugstellen voltooid. In de staat van het systeemterugstellen, wanneer de andere knopen worden gedrukt, zal de zoemer piepen, en wanneer vrijgegeven, zal de zoemer ophouden piepend.

Het ingaan van de het terugstellenstaat: Wanneer M1 in 5mm is plaats, drukken en vasthouden de benedenknoop 5 seconden, de zoemer zal piepen en het systeem zal de het terugstellenstaat ingaan.

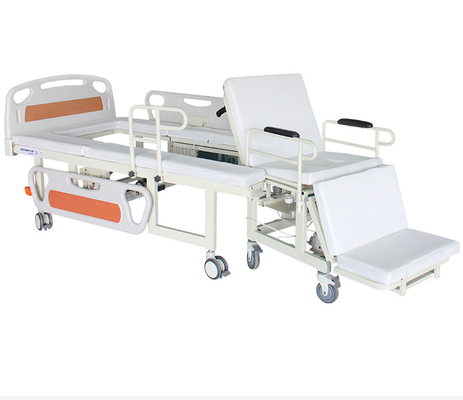

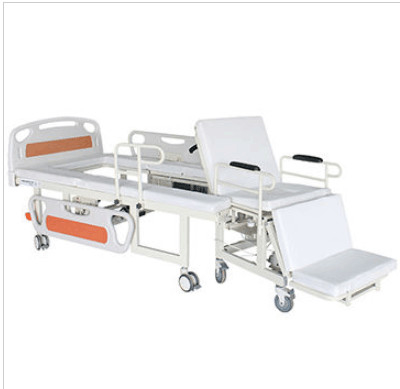

3. Hoe te om de rolstoel te scheiden

Stap 1: Zet het veiligheidsslot aan en houd het.

Stap 2: Wanneer het veiligheidsslot is, druk maximaal de achter het opheffen knoop in de afstandsbediening tot de juiste hoek.

Stap 3: Zet de elektromagnetische slotknoop aan en de rolstoel zal worden ontslagen.

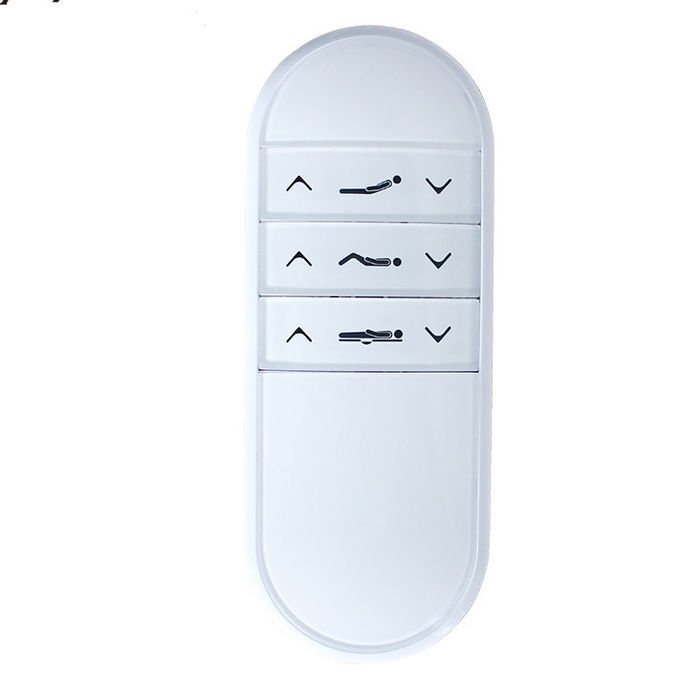

4. Gemeenschappelijke functies

S1: M1stijging S2: M1 neer

(M1 neer aan 20mm, automatisch neer aan het eind, stijgingen aan 5mm)

S3: M2 stijging S4: M2 neer

S5: M3 stijging S6: M3 neer

Ⅵ. Oververhitting en Overstroombeveiliging

Beschermingsstroom: 6-7A

De waarde van de oververhittingsbescherming: 75 ° C

De terugwinningswaarde van de oververhittingsbescherming: 45 ° C

Ⅶ. Het laden en het Lossen van Accu

1. Het laden functie: De stop in de batterij, na het aanzetten van AC, als het batterijvoltage niet volledig (d.w.z. minder dan 29V) is, de batterij gaat de ladende staat in. Als de batterij in de vorige staat volledig is, moet het voltage lager zijn dan 23.5V beginnen te laden. Na gedurende enkele minuten het laden, test het voltage over de batterij en het voltage zou hoog moeten zijn. Wanneer de batterij volledig is, is het voltage van LM317 „0V“.

2. Het lossen van functies

De draai van de wisselstroom, stelt om het even welke knoop in werking, zal de overeenkomstige motor worden in werking gesteld; wanneer het tot ongeveer 20V ± 1V wordt verminderd, draai van de functie van de batterijlossing.

Ⅷ. Verrichtingsmethodes

1. Achter opheffende functie

Methode 1: Het bed is niet in de omgekeerde staat, drukt S1, de achterkaderstijgingen; de pers S2, het achterkader daalt en keert naar de horizontale positie terug.

2. been die en functie opheffen verminderen

Wanneer het bed niet in de ten val gebrachte staat is, druk S3 om het been op te heffen; druk S4 om het been te verminderen.

In de staat van het verminderen van benen, is het geschikter om de rolstoel te scheiden om maaltijd te hebben en rond te wandelen.

3. Ladenkastfunctie

Duw de rolstoel over het toilet en duw op de S5-sleutel om het gat te openen. Na afscheiding, wordt de S6-knoop gebruikt om het gat te sluiten.

4. Scheidingsverrichting van bed en rolstoel

Stap 1: Zet het veiligheidsslot aan en houd het.

Stap 2: Wanneer het veiligheidsslot is, druk de achter het opheffen knoop in de afstandsbediening tot het tot de juiste hoek.

Stap 3: Zet de elektromagnetische slotknoop aan en de rolstoel zal worden ontslagen.

Ⅸ. Waarschuwing

1. Het is strikt verboden om de verbindende kabels te stoppen en af te sluiten om schade aan het controlesysteem te vermijden.

2. Wanneer de batterij van de afstandsbediening laag is, kan de motor niet regelmatig lopen.

3. De hoogte van de rolstoel kan door de gietmachines (de hoogte kan worden aangepast zodat de rolstoel met het bed wezenlijk parallel is) worden aangepast.

4. Wanneer de rolstoel in het bed wordt geduwd, moet de rolstoelarmsteun worden verwijderd.

Ⅹ. Onderhoud

1. Wanneer het product niet in gebruik is, ben zeker om de stroom af te sluiten.

2. Houd het product droog en geventileerd.

3. Controleer regelmatig de delen van de noot, de scharnierspeld en het zijspoor op elk deel om het losmaken te verhinderen.

4. Het kader wordt gemaakt van koudgewalst staal en door poederdeklaag. Kras niet de oppervlakte met harde materialen. Gebruik zuur-basis geen corrosieve oplosmiddelen voor het schoonmaken. Gebruik neutraal schoon te maken detergens.

Ⅺ. De naverkoopdienst

1. 5 jaar vrije garantie voor het bedkader, life-long onderhoud.

2. 1 jaar vrije garantie voor de motor, life-long onderhoud.

3. 1 jaar vrije garantie voor hoofdeinde, rolbumper, gietmachines, zijspoor, levenonderhoud.

Geen bericht u als er om het even welke technische verbeteringen en lokale structurele aanpassingen zijn.
